GHP30G-IV工程混凝土濕噴臺車
GHP30G-Ⅳ 工程混凝土濕噴臺車的機械臂、泵送系統、液壓系統、電氣系統等關鍵零部件采用了國際知名品牌產品。電氣系統擁有PROFINET技術、基于嵌入式系統的工程機械控制器為核心、是實現機電液一體化控制的一種實時、有效、靈活的新型控制系統，全面負責對發動機、液壓泵、液壓控制閥和整機的復合控制，實時對發動機、液壓系統、工作狀態進行檢測和保護，從而保證了整機的高可靠性。
-
泵送系統 理論噴射排量：
30m3 /h
-
砼缸缸徑：
φ180mm
-
砼缸行程：
1000mm
-
輸送管徑：
φ125-φ90mm 變徑
-
噴射骨料最大粒徑：
φ16mm
立即報價
搭配套餐
- 突出優勢
- 技術參數
- 產品推薦
- 產品百科
- 工程案例
- 在線留言
-
立即詢價
突出優勢
采用前伸縮支腿穩定性大大提高
前伸縮支腿，增大整體穩定性，施工更安全、輕松。
工程底盤性能好
工程底盤，結構緊湊、高度低，通過性好，方便維護保養，運輸尺寸緊湊，方便運輸。
采用進口車轎高效可靠
進口車橋及行走液壓系統，可實現四輪轉向和蟹行，高效、可靠。
可選配進口配件減少堵管概率
可選配75kw進口電機及優化泵送液壓系統和管路系統，減少堵管概率。
103kw濰柴三階段發動機
103kw濰柴第三階段發動機，滿足大爬坡度和高海拔施工要求。
可選裝2個1000L速凝劑箱提高效率
可選裝2個1000L速凝劑箱，有效減少輔助時間，提高施工效率。
駕駛舒適度提高
密封駕駛室，個性化設計，提高操作人員駕駛舒適度。
可選配件
可選配折疊式臂架和伸縮式臂架，滿足不同施工需求。
電器系統智能化安全可靠
電器系統智能化、冗余設計，有效避免誤操作，安全可靠。
實現自動加裝速凝劑
配備速凝劑抽吸泵，實現自動加裝速凝劑。
配備無線遙控
無線遙控、施工更輕松。
可選配件,方便施工作業
可選配劃片式和螺桿式空壓機，方便施工作業。
技術參數
| 整車尺寸 ( 長 × 寬 × 高 ) | 8050×2400×3170mm |
| 整機重量 | 16500kg |
泵送系統
| 理論噴射排量 | 30m3 /h |
| 砼缸缸徑 | φ180mm |
| 砼缸行程 | 1000mm |
| 輸送管徑 | φ125-φ90mm 變徑 |
| 噴射骨料最大粒徑 | φ16mm |
| 混凝土水灰比 | 0.45~0.6 |
| 混凝土坍落度 | 120~180mm |
| 混凝土出口壓力 | 83bar |
| 料斗容量 | 0.3m3 |
行走系統
| 行走方式 | 輪式 |
| 驅動橋 | 進口 |
| 轉向 | 四輪轉向 |
| 驅動方式 | 四輪驅動 |
| 最小轉彎半徑 | 6.3m |
| 發動機功率 | 103( 馬力 ) |
| 軸距 | 4450mm |
| 輪距 | 2030mm |
| 最大行走速度 | 20km/h |
| 最大爬坡度 | 36% |
| 最小離地間距 | 380mm |
| 制動距離 | 5(20km/h)m |
機械臂
| 最大噴射高度 | 17.5m |
| 最大噴射寬度 | 2x15.5m |
| 小臂回轉角度 | +60~-180° |
| 大臂回轉角度 | 270° |
| 噴頭周向旋轉角度 | ±180° |
| 噴頭左右旋轉角度 | ±120° |
| 噴頭擺動角度 | 8°（連續） |
速凝劑系統
| 速凝劑泵型號 | ED12 |
| 驅動方式 | 液壓驅動 |
| 速凝劑排量 | 0-1000L/h |
| 最大出口壓力 | 20bar |
| 速凝劑箱容量 | 2x1000L |
液壓系統
| 主電機功率 | 55kW |
| 驅動方式 | 液壓驅動 |
| 油箱容積 | 450L |
| 液壓油污染度 | 8~9(NAS1638) |
| 主泵排量 | 145ml/r |
| 水泵型號 | 3WZ-1814HM |
| 水箱容積 | 120L |
產品百科
濕噴臺車操作中混凝土堵塞的常見原因及處理辦法
2020-09-19
如何提高噴射混凝土的噴層質量【滿滿都是精華】
2020-06-18
耿力濕噴臺車優勢
2020-01-13
濕噴車液壓系統如何運作？
2019-04-23
混凝土濕噴機停機檢查主要內容是什么？
2019-04-15
隧道濕噴車混凝土施工需要注意什么？
2019-04-10
隧道濕噴臺車及技術在公路隧道運用分析！
2019-04-09
如何高效清洗混凝土濕噴車設備零件？
2019-04-03
濕噴臺車輸送管主要過程節點分析！
2019-04-01
河南耿力濕噴臺車質量控制措施！
2019-03-29
車載混凝土濕噴臺車施工工藝！
2019-03-29
如何提高噴射混凝土的質量？
2019-03-26
工程案例 更多案例
-

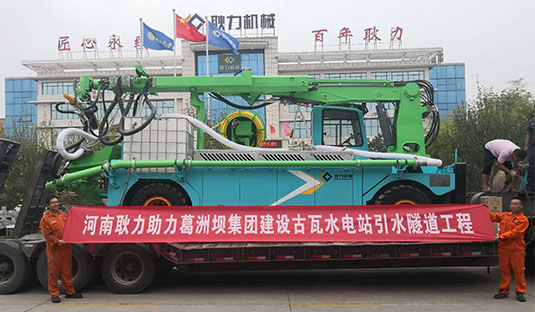

葛洲壩集團古瓦水電站引水隧道
-

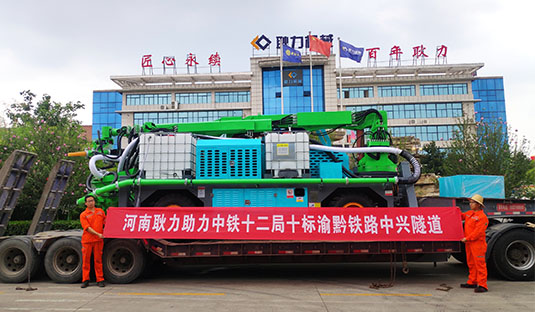

中鐵十二局渝黔鐵路中興隧道
