發布時間:2023-07-29

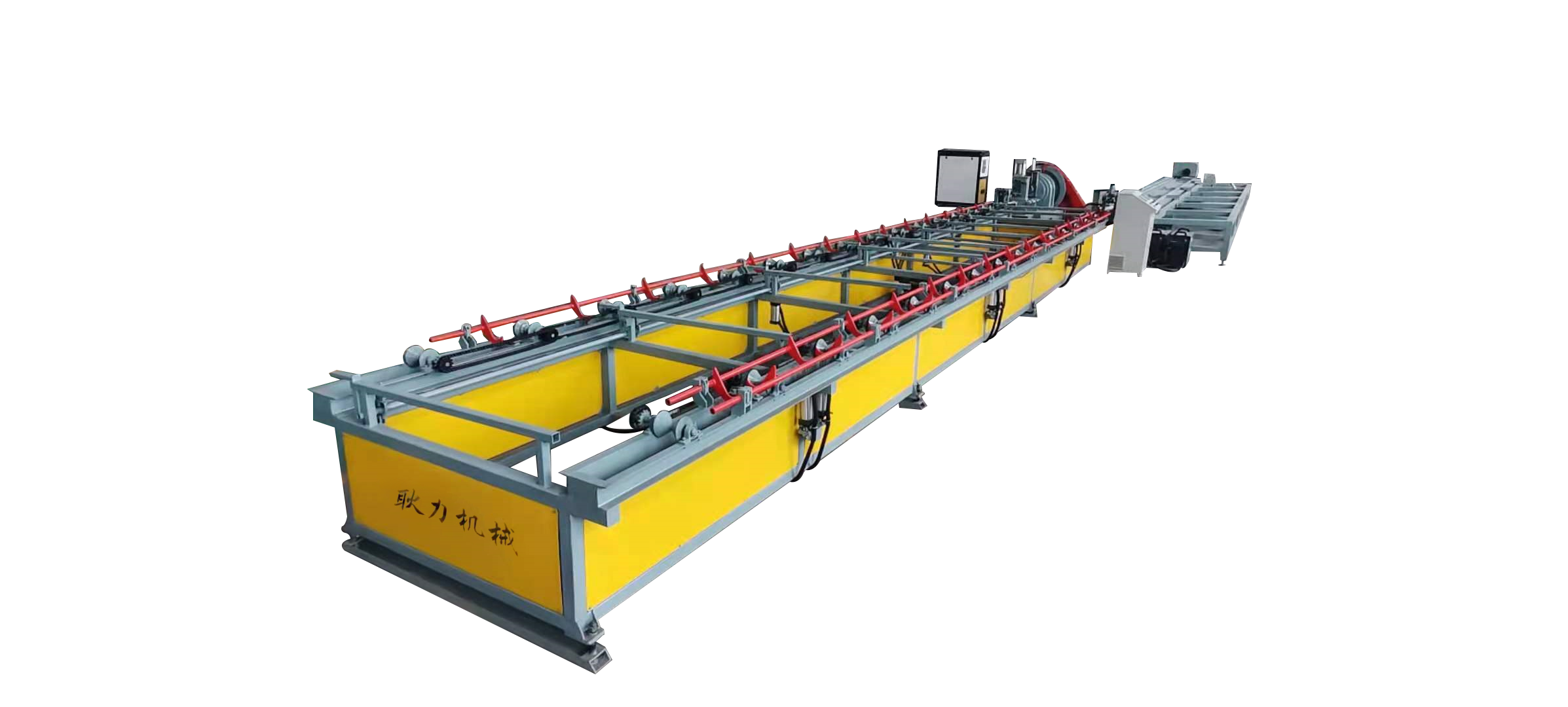

我公司研發的GLSCX-108全自動小導管生產線能夠?qū)崿F(xiàn)割孔縮尖一體加工,只需一人即可操作,設置有上料架能夠批量放置鋼管,然后根據提前設置的程序,自動上料,輸送,割孔,翻料,輸送,縮尖,落料,極大提高自動化程度,最 大可加工直徑108的小導管。

本機采用智能數控系統控制、啟動夾緊裝置、等離子割孔裝置、360度自動旋轉系統、放料架、輸送機構、縮尖機。采用大扭矩力交流同步伺服電機,具有反應快,定位精度高,低噪音,制動熱損小,壽命長的特點。采用PLC控制器、觸摸屏操作、簡單方便。在完成程序設定后,能對鋼管自動進行割孔、輸送、縮尖自動化加工。
割孔完畢后小導管被輸送至輸送機構,通過撥料裝置將鋼管撥送至縮尖機一側的輸送機構,輸送機構將小導管送至縮尖機,小導管碰到定位擋板后,自動送料架的夾持機構夾緊小導管,將鋼管通過中頻固態加熱器加熱至發白后,定位擋板被氣缸拉起,送料架將鋼管插入縮尖機,機器通過機器傳動,帶動模具旋轉,模具通過自身的特殊結構對鋼管進行擠壓成型,從而達到符合要求的形狀,縮尖完成后可對小導管進行反向輸送回去,自動落料至落料架。
耿力機械
