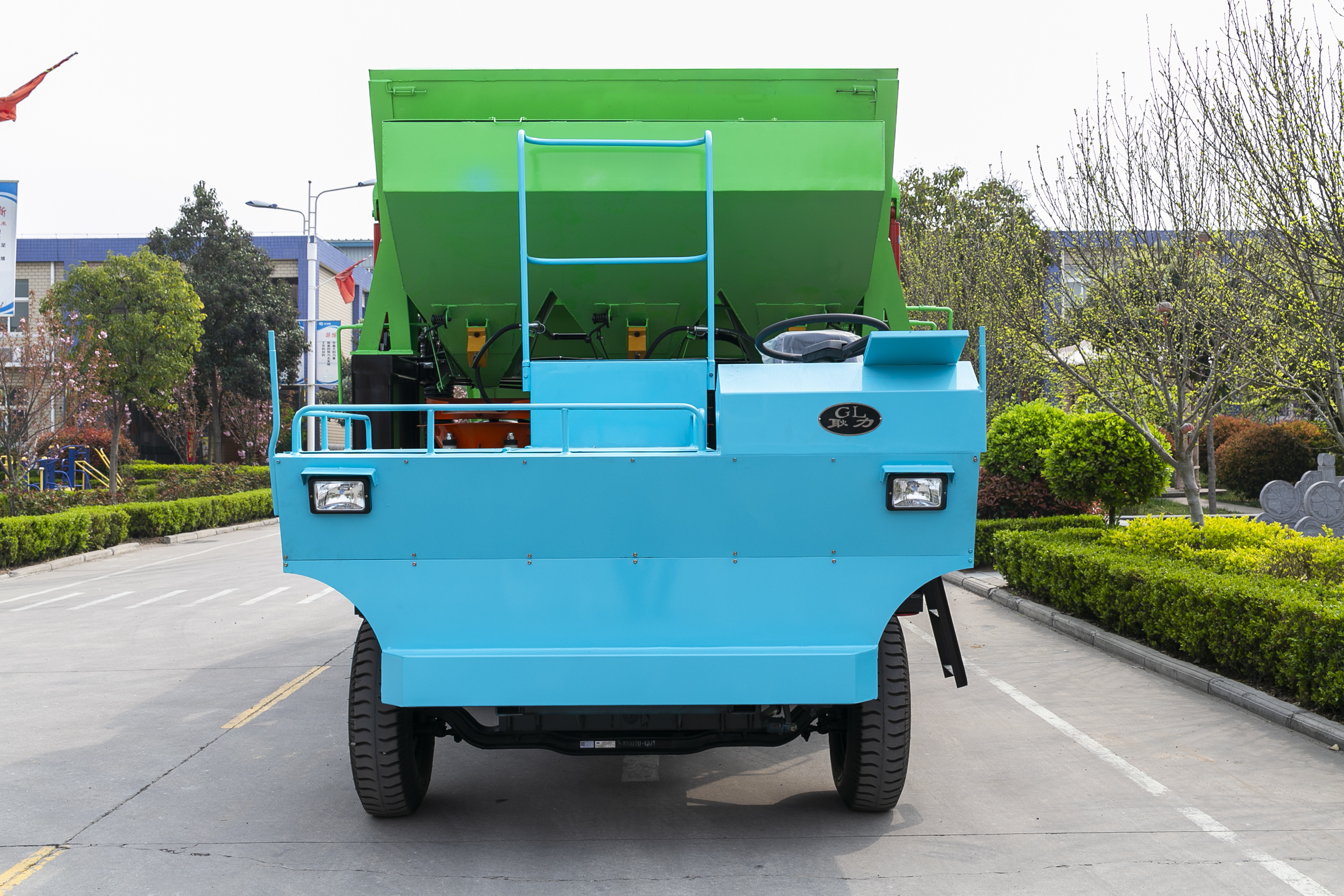

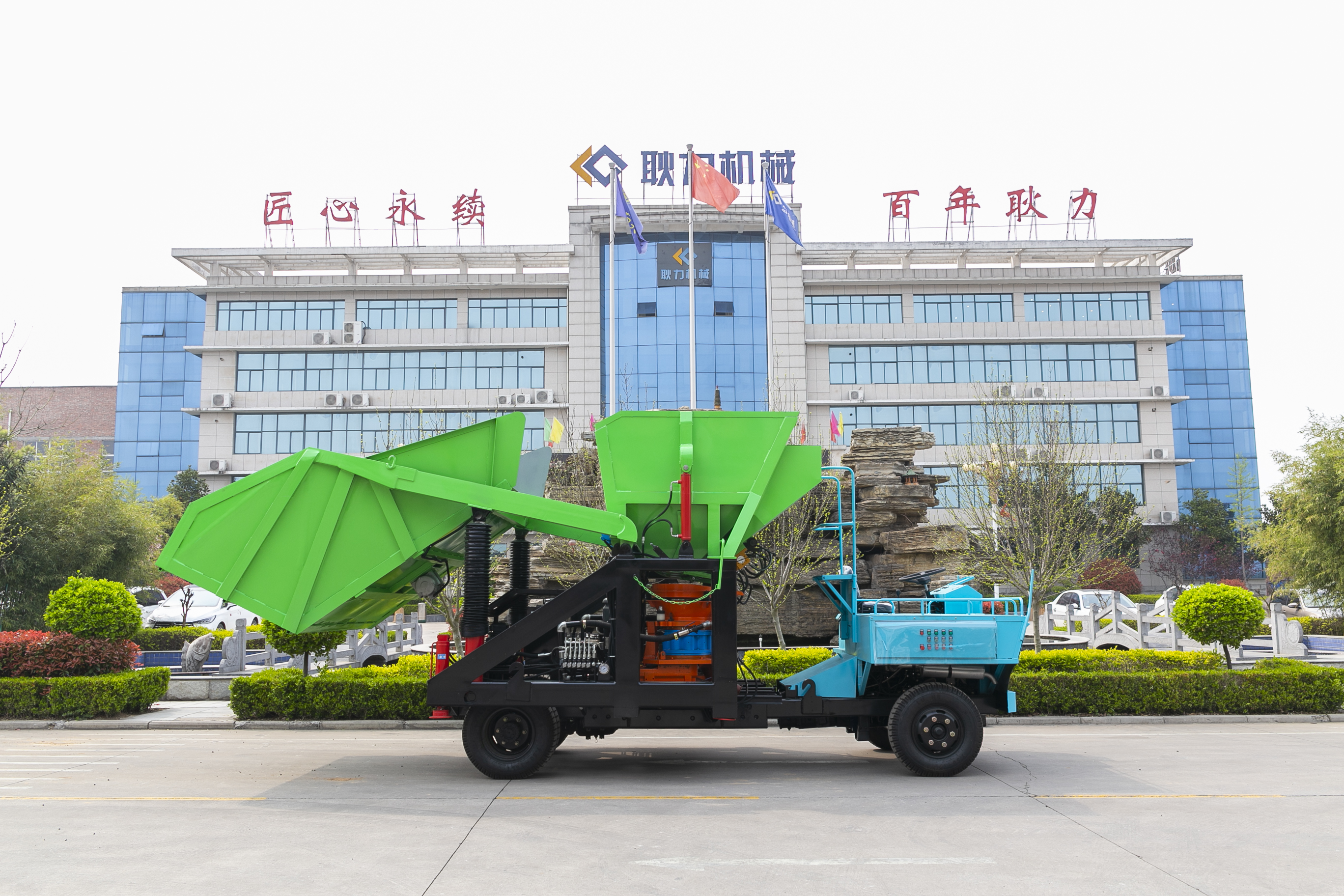

GLZ-21聯合自動上料噴漿機組的底盤由東風專業設計底盤的高級工程師，根據隧道施工要求，運用平臺化開發的思路，為產品量身定制的底盤，該機前、后橋均為加強型，配件與東風系列汽車配件互換性高，維修方便。采用4缸58.8KW柴油機動力強勁。考慮到工地路況復雜，轉向系統采用液壓助力轉向，制動系統采用斷氣剎，7.50-16輪胎，使轉向更加輕便靈活，停車制動安全可靠，能夠適應不同工地的路況。該機具有以下特點：

?

1、上料斗與舉升料斗協同運作，實現不間斷上料，每小時噴漿量可高達21m3，提高了工作效率；

2、干噴機可在軌道輕松滑動，上料斗液壓控制升降，降低了維修人員勞動強度；

3、四條液壓支腿，使設備工作中平穩、牢固、安全，更適用于工地施工；

4、舉升料斗舉升至指定高度后油泵自動停止，不僅延長油泵使用壽命，而且降低油液能耗，節約成本；

5、上料斗下料可輕松開閉，可自動根據干噴機噴漿量調節下料量，省去人工調節；

6、速凝劑自動添加裝置設計新穎合理，加料連續、均勻，無級調速，減少勞動成本；

7、增設速凝劑添加工位，安全防護，使加料時既輕松、又安全；

8、機身兩側均設有工作開關，操作更方便。

?

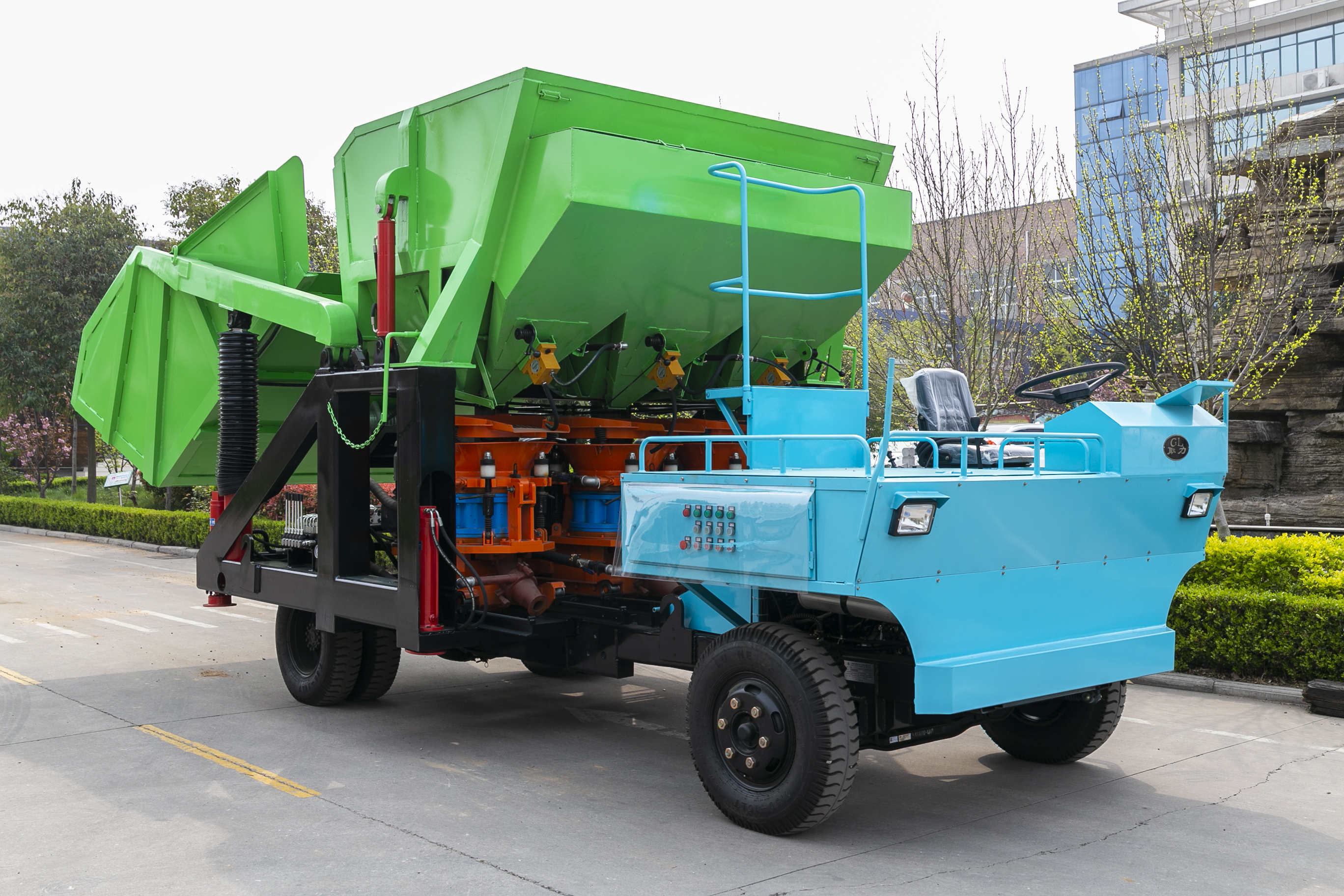

GLZ-21聯合自動上料噴漿機組主要結構：電氣系統、行走底盤、風路系統、上料斗、舉升料斗、速凝劑料斗、噴漿機、轉向系統、液壓支腿等。

?

GLZ-21聯合自動上料噴漿機組主要技術參數：

整機重量：8400kg

外形尺寸（長×寬×高）：6750×3000×3100mm

液壓系統壓力：13MPa

主電機功率：15kW

發動機功率：58.8kW

料斗升起高度：5640mm

速凝劑額定容積：1100kg

生產能力：3×7=21m3/h

最大輸送距離（水平）：200m

最大輸送距離（垂直）：20m

最大骨料直徑：20mm

工作風壓：0.4～0.6MPa

最大耗風量：3*12=36m3/min

噴漿機電機功率：3*7.5=22.5kW

?

設備工作前的準備工作如下：

1、工作前必須檢查機器兩側液壓支腿是否已在枕木上支撐牢固，機器在沒有支撐水平的情況下嚴禁工作；

2、檢查電源是否接通；

3、檢查相序是否正確，確定干噴機轉向與標定箭頭方向一致；

4、確定設備前后及危險范圍內無人，避免造成誤傷；

5、將舉升料斗降落到地面；

6、檢查速凝劑是否返潮，若有則不能使用，應更換沒有返潮的粉狀速凝劑并

加滿料斗；

7、確定供電電壓必須保證在380V的正負10%以內，否則設備無法正常運轉；

8、電氣系統的進線電纜線徑必須為25mm2以上；

?

設備使用須知羅列如下，請嚴格按照如下事項操作：

1、在開始工作之前，應檢查各機構的功能。

2、噴漿機電機、液壓系統油泵電機和振動器電機禁止同時啟動，避免瞬時電流負荷過大，造成電路故障。

3、設備所使用的油料必須符合國家標準的要求，并按環境溫度選用，否則會嚴重影響該設備的壽命和工作效率。

4、液壓油必須符合GB11119-89標準。夏季應使用N46#液壓油，冬季應使用N32#液壓油。

5、非專業人員，禁止打開電器的箱、蓋；

6、設備運行時，非操作人員站在設備5m范圍外；

7、加油時，必須停機。在遠離火源的地方加油；對機器結構件進行焊接時，嚴禁在不對液壓油管進行隔離情況下進行，嚴禁在有可燃氣體，有毒氣體和通風不良的地方進行操作；

8、轉場作業時需清理速凝劑料斗，不得存有速凝劑。

9、使用原廠零配件，請勿使用其他替代品。

?
